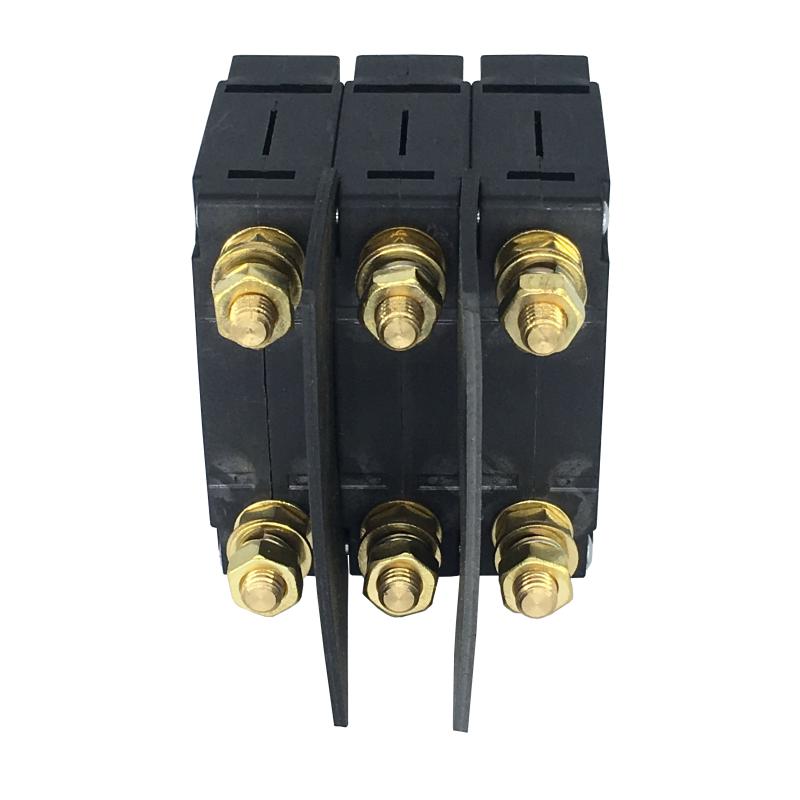

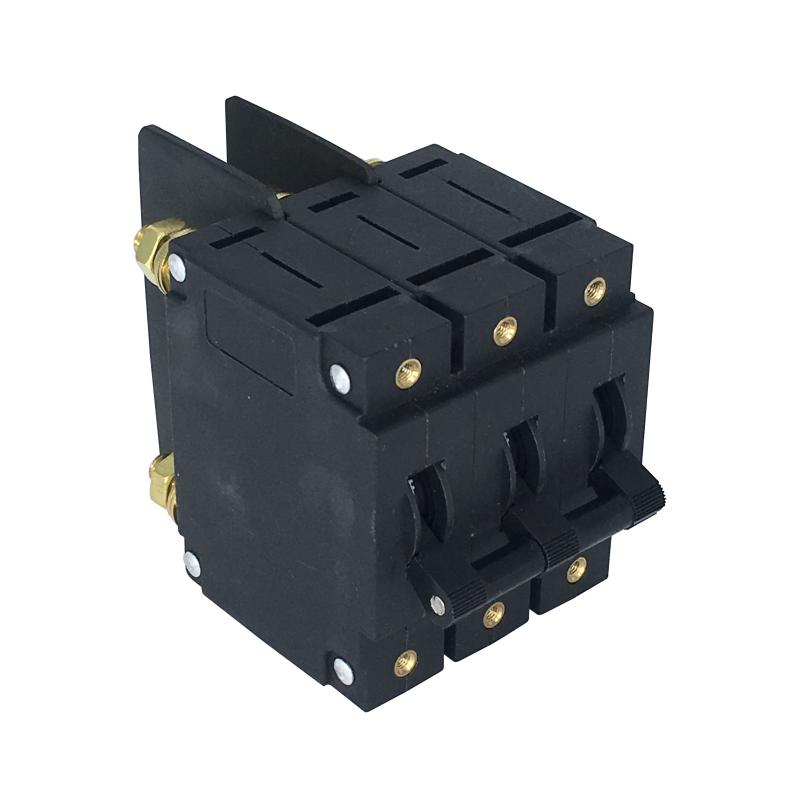

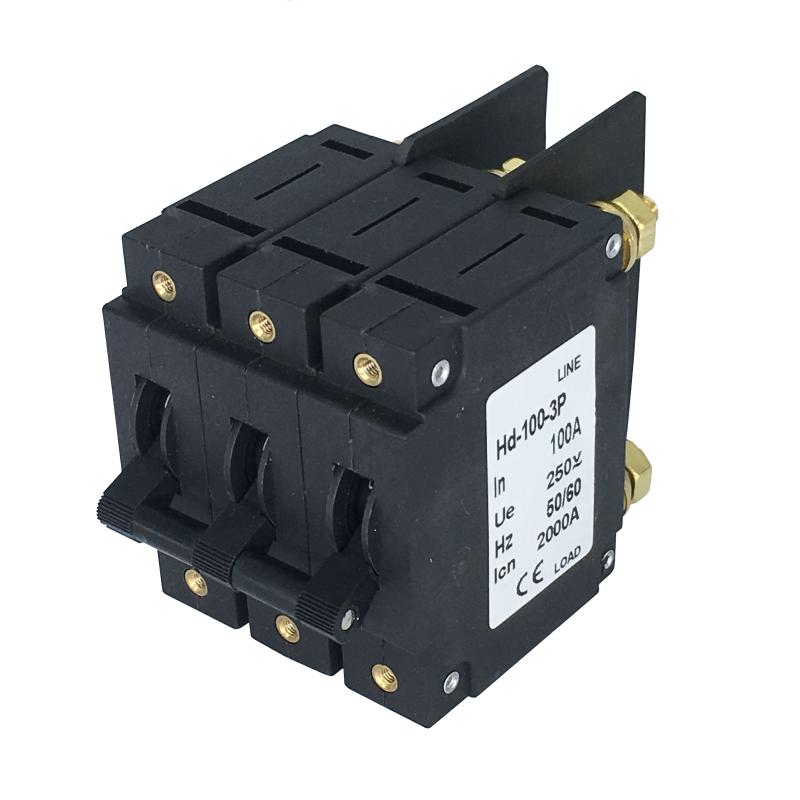

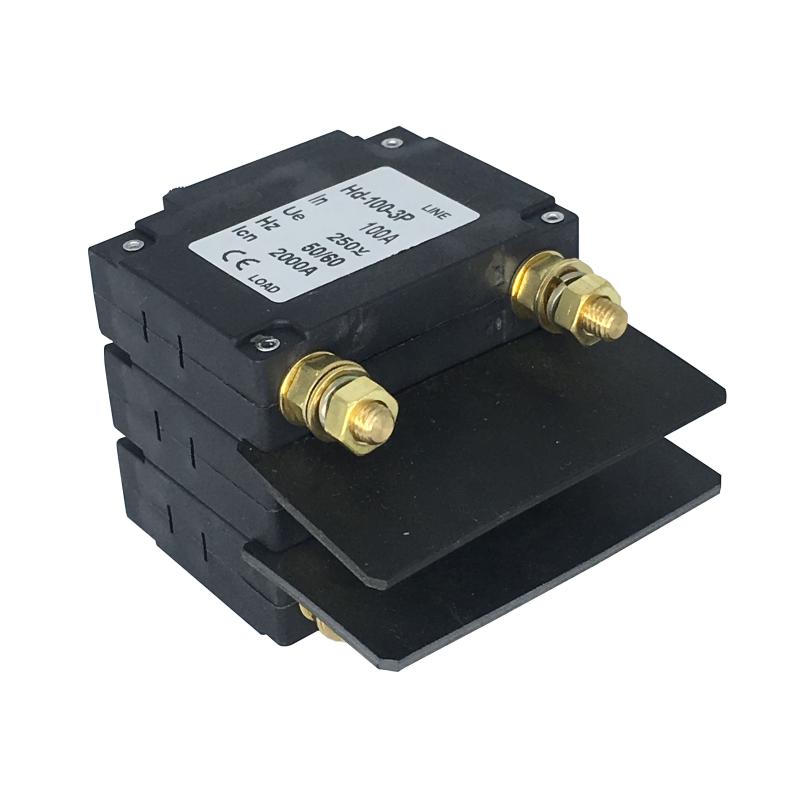

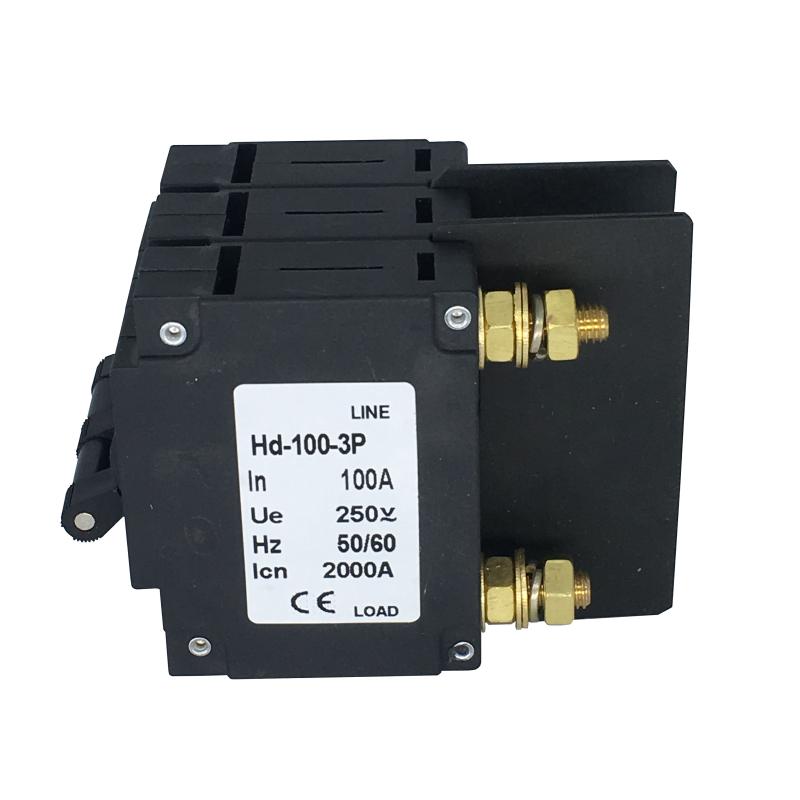

液压电磁断路器 好电电气设备 保护磁吹式断路器Hd-100系3P/100A
特制产品，付款后2周内发货
好电电气液压电磁式设备保护电磁式断路器Hd-100系3P/100A
正常工作及安装条件Working & Installation conditions
- 周围空气温度：上限为+85℃，下限为-40℃。
- 海拔高度不超过2000米。
- 温度：断路器安装使用地点的空气相对湿度在温度+85℃时不超过50%，最湿月平均最低温度不超过25℃，该月平均最大相对湿度不超过90%。
- 断路器可安装在显著冲击和振动的场合。
- 断路器安装时与垂直面的倾斜度不超过5o
- 断路器应安装在无爆炸危险介质，无足以腐蚀金属和破坏绝缘的气体和尘埃（包括导电尘埃）的场所。
- 断路器应安装在无雪雨侵蚀的地方。
- 断路器安装类别为Ⅲ类。
- 断路器的污染等级为3级。
主要技术参数Main technical parameters
|
产品型号Model |
HD-30 |
HD-50 |
HD-25 |
|
额定电流Rated current |
1A-50A |
1A-100A |
1A-30A |
|
额定电压Rated voltage |
AC250V 50/60Hz |
||
|
极数Poles |
1P 2P 3P 4P |
1P 2P 3P 4P |
2P |
|
接线方式Connection |
螺钉，拔插式Bolt,Plug |
螺栓Bolt |
拔插式Plug |
|
安装方式Installation |
板前安装Font mounting |
板前安装Font mounting |
板前安装Font mounting |
过电流脱扣器的动作特性Operation characteristics of an over-current release
- 动作特性Operation charateristics
|
脱扣电源 Trip current |
动作时间（s）Operating time(s) |
||||
|
1 In |
1.25 In |
2 In |
4 In |
6 In |
|
|
A |
不动作 |
2~40 |
0.5~5 |
0.2~0.8 |
0.04~0.3 |
|
B |
不动作 |
10~90 |
0.8~8 |
0.4~2 |
0.08~1 |
|
C |
不动作 |
20~180 |
2~10 |
0.8~3 |
0.1~1.5 |
适用范围Application
